انتخاب سیستم تامین برق بدون وقفه (UPS) برای زیرساختهای حیاتی و تجهیزات گرانقیمت صنعتی، فراتر از محاسبات سادهی توان مصرفی بر حسب KVA است. متاسفانه بسیاری از مدیران فنی با نادیده گرفتن استانداردهای ساختاری، تجهیزات حساس دیتاسنتر یا ابزار دقیق خود را در معرض خرابیهای میلیاردی قرار میدهند. استاندارد بینالمللی IEC 62040-3 به عنوان مرجع طلایی جهانی، عملکرد یو پی اسها را بر اساس توپولوژی، رفتار در برابر نوسانات شبکه و کیفیت موج خروجی طبقهبندی میکند. در این راهنمای جامع از دانشنامه فنی میکرو یو پی اس، این استاندارد حیاتی را به زبان مهندسی کالبدشکافی میکنیم تا یک بار برای همیشه، ریسک خریدهای پرخطا را در سازمان خود به صفر برسانید.
توضیح عمیق: کدهای عملکردی استاندارد IEC 62040-3 چه میگویند؟
مبنای استاندارد IEC 62040-3 بر اساس یک کدگذاری سه حرفی و مشخص است که سطح استقلال خروجی دستگاه را از نوسانات شبکه ورودی مشخص میکند. حرف اول نشاندهنده میزان وابستگی ولتاژ و فرکانس خروجی به ورودی است. حرف دوم شکل موج خروجی در حالت نرمال و حرف سوم شکل موج را در حالت باتری مشخص میکند. عدم درک این کدها، مرز بین پایداری سیستم و خاموشی ناگهانی دیتاسنتر شما است.

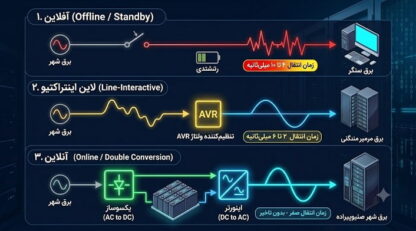

۱. توپولوژی VFD (Voltage and Frequency Dependent) – معماری آفلاین
در معماری VFD، خروجی یو پی اس در حالت عادی کاملاً به ولتاژ و فرکانس شبکه ورودی وابسته است. دستگاه صرفاً نوسانات بسیار شدید (اسپایکها) را فیلتر میکند. بزرگترین بحران این توپولوژی، زمان انتقال (IEC 62040-3) است. هنگامی که برق شهر قطع یا دچار افت شدید میشود، سوئیچ مکانیکی داخلی بین ۴ تا ۱۰ میلیثانیه زمان نیاز دارد تا بار را به باتری منتقل کند. این وقفه برای سرورهای مدرن، تجهیزات ابزار دقیق و کامپیوترهای حساس صنعتی به معنای ریست شدن ناگهانی و از دست رفتن دادهها است.
۲. توپولوژی VI (Voltage Independent) – معماری لاین اینتراکتیو
معماری VI گامی رو به جلو در مهندسی کیفیت توان است. این دستگاهها با بهرهگیری از یک اتوترانسفورماتور هوشمند (تثبیتکننده ولتاژ یا AVR)، ولتاژ خروجی را مستقل از ورودی تنظیم میکنند. با این حال، فرکانس خروجی همچنان تابع فرکانس برق شهر است. زمان سوئیچ در این مدلها به ۲ تا ۴ میلیثانیه کاهش یافته است. مهندسان این توپولوژی را برای بارهای عمومی صنعتی، ترانسهای توزیع کمحجم و تجهیزات اداری پیشرفته که حساسیت فرکانسی بالایی ندارند، گزینهای بهینه و مقرونبهصرفه میدانند.
۳. توپولوژی VFI (Voltage and Frequency Independent) – معماری آنلاین دابل کانورژن
معماری VFI استاندارد طلایی و بیرقیب برای محیطهای حیاتی است. در این توپولوژی، برق ورودی AC ابتدا توسط یک یکسوساز (Rectifier) به برق DC تبدیل شده و سپس توسط یک اینورتر (Inverter) مجدداً به برق AC کاملاً سینوسی و پاک بازسازی میشود. در این معماری، خروجی دستگاه صد در صد از ولتاژ و فرکانس ورودی مستقل است. به دلیل کارکرد دایمی اینورتر، زمان سوئیچینگ در معماری VFI دقیقاً صفر است. این سیستم خط اول دفاعی دیتاسنترها، اتاقهای سرور، تجهیزات فوقحساس پزشکی (مانند MRI و سیتی اسکن) و خطوط تولید خودکار است.
چالشها و خطای پر تکرار در خرید یو پی اس
یک خطای بسیار پر تکرار در میان خریداران صنعتی، اولویت دادن به فاکتور قیمت و خرید سیستمهای ارزانقیمت VFD یا VI برای بارهای فوقحساس است. سرورهای مدرن مجهز به منابع تغذیه سوئیچینگ پیشرفته (APFC)، در صورت مواجهه با موجهای غیرسینوسی یا وقفههای چند میلیثانیهای، بلافاصله وارد وضعیت خطا شده و خاموش میشوند. تیم مهندسی میکرو یو پی اس همواره تاکید میکند که خرید یک سیستم غیراستاندارد برای بار حساس، صرفاً اتلاف بودجه و به خطر انداختن امنیت کل شبکه است.
جدول مقایسه جامع توپولوژیهای استاندارد IEC 62040-3
| شاخص فنی و مهندسی | VFD (آفلاین) | VI (لاین-اینتراکتیو) | VFI (آنلاین) |
|---|---|---|---|
| زمان سوئیچینگ (Transfer Time) | ۴ تا ۱۰ میلیثانیه (دارای وقفه) | ۲ تا ۴ میلیثانیه (وقفه کوتاه) | مطلقاً صفر (بدون وقفه) |
| حفاظت در برابر نوسان فرکانس | صفر (کاملاً وابسته) | ضعیف (وابسته به شبکه) | ۱۰۰٪ مستقل و تثبیتشده |
| حذف اعوجاج هارمونیکی (THD) | ندارد | محدود و ناچیز | عالی (کمتر از ۲ درصد) |
| کاربرد اصلی مهندسی | تجهیزات اداری و PCهای معمولی | سرورهای غیرحساس، سیستمهای حفاظتی | دیتاسنترها، ابزار دقیق، مصارف پزشکی |
🛠️ پروتکل اجرایی میکرو یو پی اس جهت مهندسی کیفیت توان و انتخاب بهینه
جهت پیادهسازی گامبهگام استاندارد IEC 62040-3 در ساختار خود، این نقشه راه چهار مرحلهای را دقیقاً اجرا کنید:
- گام اول (آنالیز و پروفایل بار): حساسیت زمانی بارهای خود را استخراج کنید. اگر بار شما دارای منابع تغذیه حساس به فاز یا فرکانس است، مستقیماً گزینه VFI را انتخاب کنید.
- گام دوم (پایش شبکه ورودی): با استفاده از پاور آنالایزر، هارمونیکها و افت ولتاژهای گذرا در محل نصب را اندازهگیری کنید. برای خطوط با نوسان فرکانسی شدید، فقط دابل کانورژن پاسخگو است.
- گام سوم (تطبیق و ممیزی کدهای استاندارد): هنگام خرید، دفترچه فنی دستگاه را باز کرده و وجود کارهای ساختاری مطابق با گواهی IEC 62040-3 را از تامینکننده مطالبه کنید.
- گام چهارم (تست نهایی زیر بار): پس از نصب، رفتار حرارتی و زمان سوئیچینگ سیستم را در شرایط قطع کامل شبکه برق شهری شبیهسازی و تست کنید.
سوالات متداول کاربران (FAQ)
۱. آیا یو پی اس VFI (آنلاین) مصرف برق و تلفات بیشتری نسبت به سایر مدلها دارد؟
بله؛ به دلیل انجام فرآیند دائمی تبدیل دوگانه (AC-DC-AC)، راندمان این دستگاهها کمی کمتر از مدلهای آفلاین است و تلفات حرارتی ناچیزی دارند، اما این هزینه در برابر امنیت مطلق تجهیزات حیاتی کاملاً ناچیز و توجیهپذیر است.
۲. استاندارد IEC 62040-3 چه تفاوتی با استانداردهای دیگر برق صنعتی دارد؟
این استاندارد تخصصیترین و تنها مرجع بینالمللی متمرکز بر ساختار داخلی، روشهای تست عملکردی و الزامات کیفیت توان خروجی سیستمهای UPS در سطح جهان است.
۳. آیا میتوان از یو پی اسهای کلاس VI برای سرورهای شبکه استفاده کرد؟
تنها در صورتی که سرورها دارای پاورهای پشتیبان (Redundant) با راندمان فوقالعاده بالا باشند و نوسانات شدید فرکانسی در شبکه وجود نداشته باشد؛ در غیر این صورت، ریسک خاموشی بالا بوده و همواره توپولوژی VFI توصیه میشود.
نتیجهگیری مهندسی و پیشنهاد نهایی
خرید سیستم یو پی اس بدون در نظر گرفتن پیوستهای فنی استاندارد IEC 62040-3، یک قمار پرهزینه روی پایداری و سلامت کل تجهیزات گرانقیمت سازمان شماست. مهندسان کیفیت توان در مجموعه میکرو یو پی اس با ابزارهای پایش دقیق، همواره بهترین راهکار منطبق بر پروفایل بار اختصاصی شما را پیشنهاد میدهند. امنیت انرژی سازمان خود را به شانس واگذار نکنید؛ همین امروز جهت دریافت مشاوره تخصصی و ممیزی فنی سیستمهای خود با کارشناسان ما تماس بگیرید.
