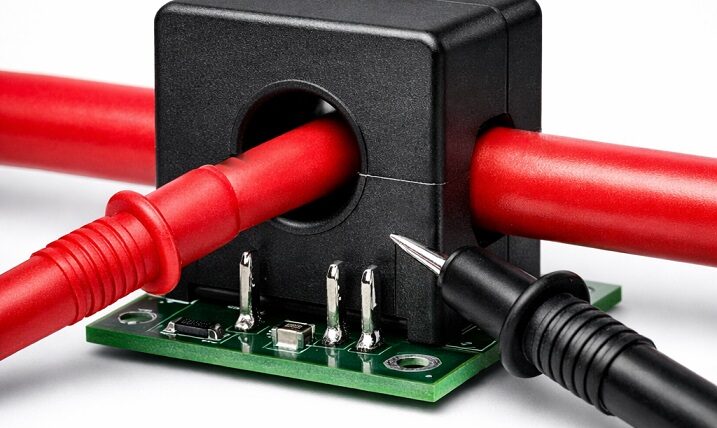

آموزش تنظیم و کالیبراسیون سنسورهای جریان اثر هال در یوپیاس + جدول فنی
سیستمهای یو پی اس صنعتی و دبل کانورژن (Double Conversion)، برای کنترل دقیق زاویه آتش سوئیچهای قدرت، مهار جریانهای هجومی و توزیع عادلانه بار در فازهای خروجی، به دادههای لحظهای فیدبک جریان متکی هستند. سنسورهای جریان اثر هال (Hall Effect) به عنوان چشم این سیستمها عمل میکنند؛ اما بروز هرگونه انحراف حرارتی یا خطای سختافزاری در آنها، سبب بروز پدیدههای مهلکی همچون اشباع هسته ترانس، عدم توازن فازها و قطع ناگهانی یو پی اس تحت بارهای نامی میشود. از این رو، تنظیم و کالیبراسیون سنسور جریان اثر هال در یو پی اس یکی از حیاتیترین پروتکلهای دوره نگهداری و اورهال به شمار میرود. در این راهنمای تخصصی از دانشنامه میکرو یو پی اس، روشهای علمی تنظیم دستی، آموزش تنظیم و کالیبراسیون سنسورهای جریان اثر هال در یوپیاس + جدول را بررسی میکنیم.
توضیح عمیق: کالبدشکافی ریاضی و ساختاری خطاهای سنسور اثر هال
برای کالیبره کردن سنسور هال، ابتدا باید ماهیت سیگنال خروجی آن را درک کنیم. خروجی یک سنسور اثر هال عموماً یک ولتاژ آنالوگ خطی است که بر اساس رابطه زیر به پردازنده (DSP) ارسال میشود:
V_out = (Sensitivity * I) + V_offset
در این رابطه، V_out ولتاژ خروجی سنسور، Sensitivity حساسیت سنسور (بر حسب میلیولت بر آمپر)، I جریان عبوری واقعی و V_offset ولتاژ خروجی سنسور در زمان جریان صفر (بایاس صفر) است. عملیات کالیبراسیون به معنای صفر کردن این خطای افست و تنظیم شیب حساسیت سنسور به صورت سختافزاری یا نرمافزاری است.
۱. کالیبراسیون ولتاژ افست (Zero-Current Offset)
هنگامی که هیچ جریانی از کابل یا شینه قدرت عبور نمیکند، خروجی سنسور اثر هال باید دقیقاً روی ولتاژ مبنا (مثلاً ۲.۵ ولت برای سنسورهای تغذیه دوبل تکقطبی) قرار داشته باشد. هرگونه انحراف از این نقطه مبنا، به عنوان خطای افست جریان تلقی میشود. در کالیبراسیون سختافزاری، این تنظیم را با چرخاندن پتانسیومترهای مولتیتورن افست (Offset Trimmer) انجام میدهند تا ولتاژ خروجی به عدد مرجع برسد. در سیستمهای مدرن دیجیتال، پردازنده مرکزی این ولتاژ خطا را در زمان استارتآپ اندازهگیری و ذخیره کرده و به طور اتوماتیک از تمام محاسبات بعدی کسر میکند.
۲. تنظیم گین و حساسیت شیب جریان (Gain / Span Calibration)
پس از تنظیم افست صفر، نوبت به کالیبره کردن حساسیت سنسور در بارهای نامی میرسد. به دلیل تفاوت در کیفیت ساخت سنسورها یا تغییرات در نفوذپذیری مغناطیسی هسته، شیب ولتاژ خروجی به ازای تغییرات جریان تغییر میکند. برای تنظیم گین، تکنسین یک جریان مشخص و دقیق (جریان مرجع از دستگاه کالیبراتور) را از داخل سنسور عبور میدهد و سپس با تنظیم پتانسیومتر گین (Gain Trimmer) یا تغییر ضریب دیجیتال درون منوی کالیبراسیون یو پی اس، مقدار نمایشدادهشده روی نمایشگر دستگاه را با جریان واقعی منطبق میسازد.
۳. جبرانسازی خطای پسماند مغناطیسی (Hysteresis Error)
هستههای فریتی یا آلیاژهای فلزی استفاده شده در سنسورهای حلقه باز اثر هال، دارای پدیده پسماند مغناطیسی هستند. این یعنی پس از عبور جریانهای بسیار بالا (اتصال کوتاه یا بارهای سنگین لحظهای)، مقداری مغناطیس پسماند در هسته باقی میماند که باعث ایجاد خطای افست کاذب در جریانهای پایین میشود. در فرآیند اورهال یو پی اسهای صنعتی، مهندسان ماژول سنسور را دمنتاژ کرده و به کمک دستگاه
