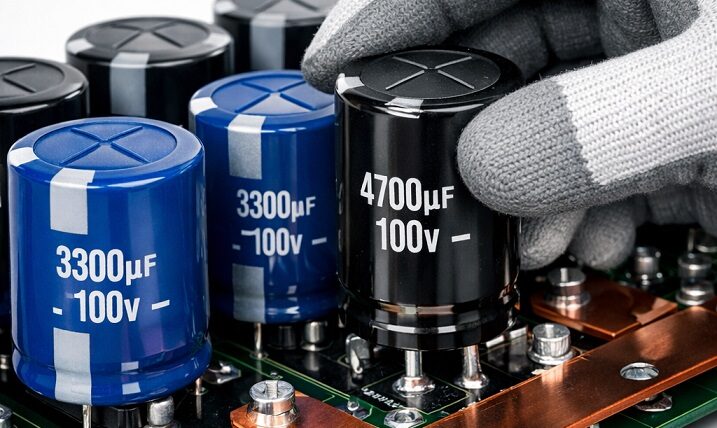

راهنمای عیب‌یابی و تعویض خازن‌های فیلتر AC/DC در یو‌پی‌اس‌های صنعتی

سیستم‌های تامین برق بدون وقفه (UPS) صنعتی، ستون فقرات پایداری توان در مراکز داده، خطوط تولید و بیمارستان‌ها هستند. با این وجود، قطعات الکترونیک قدرت درون آن‌ها، به ویژه **خازن‌های فیلتر AC و DC**، عمر فیزیکی مشخصی دارند و تحت استرس‌های حرارتی و الکتریکی مداوم مستهلک می‌شوند. نادیده گرفتن فرسودگی پنهان خازن‌ها، نه تنها راندمان سیستم را به شدت کاهش می‌دهد، بلکه ریسک وقوع خرابی‌های زنجیره‌ای مهلک، قطع ناگهانی بار و حتی انفجار فیزیکی خازن را به شدت بالا می‌برد. در این مقاله تخصصی از دانشنامه میکرو یو پی اس، پروتکل‌های فنی عیب‌یابی، علائم زوال الکتروشیمیایی و مراحل گام‌به‌گام تعویض خازن‌های فیلتر یو‌پی‌اس صنعتی را کالبدشکافی خواهیم کرد.

توضیح عمیق: کالبدشکافی رفتار حرارتی و زوال الکتروشیمیایی خازن‌های فیلتر

در یو‌پی‌اس‌های صنعتی دبل کانورژن (Double Conversion)، دو نوع خازن فیلتر با وظایف کاملاً متمایز، کیفیت توان را تضمین می‌کنند. درک مکانیزم‌های خرابی هر کدام، کلید مدیریت طول عمر آن‌هاست:

۱. خازن‌های لینک DC (DC-Link Capacitors)

این خازن‌ها که بین مراحل یکسوکننده (Rectifier) و اینورتر (Inverter) قرار می‌گیرند، وظیفه صاف کردن ولتاژ دی‌سی و فیلتر کردن ریپل‌های جریان را بر عهده دارند. به عنوان یک بافر انرژی، پایداری ولتاژ باس DC را در طی نوسانات بار حفظ می‌کنند. مکانیزم خرابی اصلی در این خازن‌های الکترولیت، تبخیر تدریجی مایع الکترولیت است. افزایش دمای محیطی سالن سرور یا اضافه حرارت ناشی از ریپل‌های شدید، این تبخیر را تسریع می‌کند. با کاهش حجم الکترولیت، مقاومت سری معادل (ESR) خازن به طور نمایی بالا می‌رود که حرارت داخلی را باز هم بیشتر کرده و یک واکنش زنجیره‌ای زوال را رقم می‌زند.

۲. خازن‌های فیلتر AC (AC Filter Capacitors)

این خازن‌ها در فیلتر خروجی اینورتر تعبیه می‌شوند تا هارمونیک‌های فرکانس بالای سوئیچینگ (مانند IGBT) را حذف کرده و یک شکل موج سینوسی خالص تولید کنند. به دلیل کارکرد مداوم در فرکانس‌های بالا، این خازن‌ها (عموماً از نوع فیلم متالایز) تحت استرس حرارتی فوق‌العاده‌ای قرار دارند. فرسودگی این تجهیزات باعث دفرمه شدن شکل موج سینوسی خروجی، افزایش اعوجاج هارمونیکی (THD) و قطع ناگهانی اینورتر تحت بارهای نامی می‌شود.

۳. پدیده پسماند مغناطیسی و اشباع هسته

همان‌طور که در مقاله «کالیبراسیون سنسورهای جریان اثر هال» بررسی کردیم، هرگونه عدم تقارن در فیدبک جریان، باس دی‌سی را دچار عدم توازن می‌کند. اگر خازن‌های فیلتر نتوانند این ریپل‌ها را مهار کنند، پدیده پسماند مغناطیسی در ترانسفورماتور خروجی رخ داده و هسته را به سرعت به اشباع می‌برد. این اتفاق جریان هجومی شدیدی را از اینورتر می‌کشد که می‌تواند سوئیچ‌های IGBT را در کسری از ثانیه نابود کند.

چالش اتکا به روش‌های سنتی تست چشمی در اورهال خازن‌های صنعتی

بسیاری از مدیران فنی صنایع، نگهداری پیشگیرانه (PM) خازن‌ها را صرفاً به «تست چشمی» برای کشف متورم شدن یا نشتی مایع محدود می‌کنند. تیم تخصصی میکرو یو پی اس هشدار می‌دهد که این بدترین خطای مهندسی است. یک خازن الکترولیت با عمر بالای ۵ سال، می‌تواند ظاهر کاملاً سالم و نو داشته باشد، اما مقاومت سری معادل (ESR) آن ۵ برابر مقدار نامی شده و ظرفیت آن ۵۰ درصد کاهش یافته باشد. اتکا به تست چشمی، یو پی اس را در برابر خرابی‌های ناگهانی بدون دفاع رها می‌کند.

جدول چک‌لیست زمانی و پروتکل‌های عیب‌یابی خازن‌های فیلتر

در جدول زیر، مقایسه جامعی از اقدامات ضروری برای پایش سلامت خازن‌های AC/DC در دوره‌های زمانی مختلف ارائه شده است:

سوالات متداول کاربران در اورهال خازن‌های یو پی اس صنعتی

نتیجه‌گیری و پیشنهاد خدمات مهندسی پلتفرم

یک یو پی اس صنعتی سرویس‌نشده، چیزی جز یک امنیت کاذب و ریسک بزرگ برای کل کسب‌وکار شما نیست. اجرای دقیق زمان‌بندی‌های نگهداری پیشگیرانه و اورهال به موقع، نه تنها طول عمر تجهیزات را تا ۲ برابر افزایش می‌دهد، بلکه ضامن تداوم پایداری و امنیت صد درصدی فرآیندهای تولیدی و اطلاعاتی شماست. دپارتمان تعمیرات و پشتیبانی تخصصی در مجموعه میکرو یو پی اس با کادر مهندسی مجرب، تجهیزات تست به روز، و تامین مستقیم قطعات یدکی اورجینال، بالاترین سطح خدمات اورهال، کالیبراسیون و نگهداری سیستم‌های توان را به صنایع کشور ارائه می‌دهد. برای تضمین پایداری انرژی و ارزیابی دقیق سلامت باتری‌های خود، با مهندسان ما در ارتباط باشید.
