علت حرارت غیرطبیعی ترانسفورماتور و سلف‌های خروجی UPS چیست؟ (توضیح اجمالی)

**داغ شدن بیش از حد ترانسفورماتور ایزوله و سلف‌های خروجی (Output Inductors/Filter Chokes)** در سیستم‌های برق اضطراری (UPS) ترانس‌دار (Transformer-based UPS)، یکی از جدی‌ترین علائم هشداردهنده در سیستم‌های قدرت است.

این افزایش دما اگر از حد مجاز کلاس عایقی (Class F یا H یعنی حدود ۱۵۵ تا ۱۸۰ درجه سانتی‌گراد) عبور کند، به سرعت باعث تخریب شارلاک عایق، اتصال کوتاه سیم‌پیچ‌ها و سوختن طبقه اینورتر می‌شود.

اصلی‌ترین دلایل بروز این پدیده عبارتند از: **تلفات جریان گردابی و هیسترزیس ناشی از بارگذاری غیرخطی و تزریق هارمونیک‌های مرتبه بالا**، **وجود مولفه DC در جریان خروجی اینورتر و اشباع هسته مغناطیسی (DC Saturation)**، **افزایش اثر پوستی (Skin Effect) و اثر مجاورتی (Proximity Effect) در سیم‌پیچ‌ها**، **خرابی فن‌های خنک‌کننده و مسدود شدن کانال‌های هوا** و **عدم تقارن بار در فازهای خروجی سیستم‌های سه‌فاز**.

تحلیل تخصصی الکترومغناطیسی تلفات و افزایش دمای ترانس و سلف‌های UPS (توضیح عمیق)

از دیدگاه الکترونیک قدرت و مهندسی فشار قوی، تلفات حرارتی در قطعات مغناطیسی ترانسفورماتور و سلف خروجی UPS شامل دو بخش کلی **تلفات هسته (Core Losses)** و **تلفات مس (Copper Losses)** است که بروز اختلال در هر یک، منجر به داغ شدن شدید می‌شود:

۱. تزریق مولفه DC خروجی اینورتر و اشباع هسته مغناطیسی (Core Saturation)

در اینورترهای پل (Full-Bridge/Half-Bridge)، اگر تایمینگ سوئیچینگ IGBTها حتی به میزان چند میکروثانیه ناهمگون باشد یا سنسورهای جریان هال (Hall Effect Sensors) دچار افست (Offset) شوند، یک ولتاژ DC ناخواسته روی ورودی ترانس یا سلف خروجی قرار می‌گیرد.

با توجه به مقاومت اومیک بسیار پایین سیم‌پیچ‌ها، این ولتاژ کوچک DC باعث عبور جریان DC بالایی شده و نقطه کاری هسته را روی منحنی B-H به سمت ناحیه اشباع می‌برد. در حالت اشباع، امپدانس مغناطیسی به شدت افت کرده، جریان‌های هجومی عبور می‌کنند و تلفات هیسترزیس و حرارت هسته جهش ناگهانی می‌یابد.

۲. بارهای غیرخطی، هارمونیک‌های جریان و ضریب K (K-Factor)

تغذیه تجهیزات مدرن اداری و صنعتی (مانند سرورها، درایورهای VFD و منابع تغذیه سوئیچینگ) بارهای غیرخطی هستند که هارمونیک‌های جریان سوم، پنجم، هفتم و بالاتر ایجاد می‌کنند. تلفات جریان گردابی (Eddy Current Loss) با توان دوم فرکانس ($f^2$) رابطه مستقیم دارد.

حضور جریان‌های هارمونیکی فرکانس بالا باعث می‌شود تلفات هسته و سیم‌پیچ نسبت به حالت سینوسی ۵۰ هرتز چندین برابر شود. اگر ترانسفورماتور UPS دارای ضریب مناسب (K-Factor 13 یا K-Factor 20) نباشد، به شدت داغ خواهد شد.

۳. اثر پوستی (Skin Effect) و اثر مجاورتی (Proximity Effect) در سلف‌های فیلتر LC

سلف‌های خروجی فیلتر LC به طور مداوم جریان‌های سوئیچینگ فرکانس بالا (بین ۱۰ تا ۲۰ کیلوهرتز) حاصل از PWM اینورتر را فیلتر می‌کنند. فرکانس بالا باعث رانده شدن جریان به سطح بیرونی هادی (Skin Effect) و تمرکز خطوط شار مغناطیسی در سیم‌پیچ‌های مجاور (Proximity Effect) می‌شود.

این امر مقاومت موثر AC سیم‌پیچ را چند برابر کرده و تلفات مس ($I^2 R$) را به شکل آلارم حرارتی شدید نشان می‌دهد.

۴. کیفیت ورق‌های هسته سیلیسی و فاصله هوایی (Air Gap) در سلف‌ها

در سلف‌های خروجی، وجود فاصله هوایی (Air Gap) برای جلوگیری از اشباع ضروری است. اگر فاصله هوایی بر اثر ضربه، ارتعاش یا مونتاژ غیراستاندارد تغییر کند، یا ورق‌های هسته ورق‌ورق‌شده (Laminated Silicon Steel) دچار صدمه عایقی و اتصال کوتاه لایه‌ها شوند، جریان‌های ادوی عمیقی درون هسته شکل گرفته و دمای سلف را به بالای ۱۰۰ درجه می‌رساند.

جدول مقایسه‌ای منشاء حرارت، علائم بالینی و راهکارهای مهندسی در UPS

جدول زیر تفکیک منشاء داغ شدن ترانسفورماتور و سلف خروجی، روش تشخیص و راهکار اصلاحی را نشان می‌دهد:

گراف مراحل الگوریتم عیب‌یابی و سنجش حرارت ترانس و سلف UPS

جهت عیب‌یابی دقیق و سیستماتیک علت داغ شدن بخش‌های مغناطیسی UPS، مراحل استاندارد زیر را دنبال کنید:

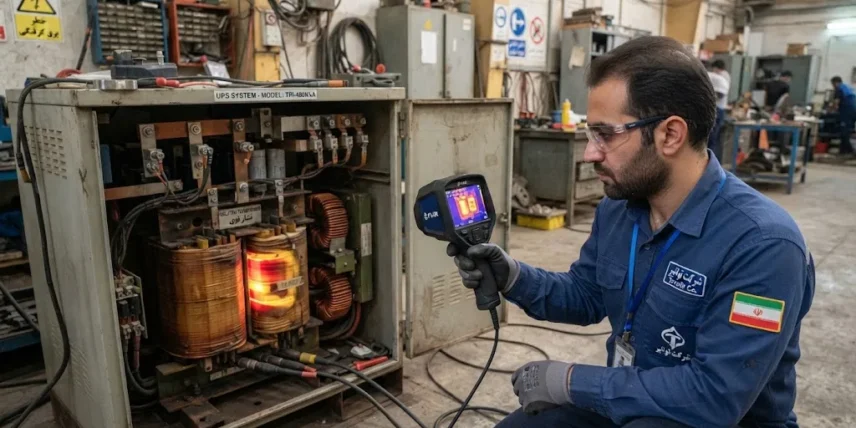

• مرحله اول (ترمواسکش و تصویربرداری حرارتی): با دوربین ترموویژن (Thermography)، نقاط گرمایشی (Hotspots) ترانس، سلف خروجی و اتصالات کابل‌ها را تحت بار واقعی اسکن کنید.
• مرحله دوم (اندازه‌گیری ولتاژ DC خروجی اینورتر): با مولتی‌متر دقیق در مد DC، عدم وجود ولتاژ مستقیم روی ورودی ترانس ایزوله را چک کنید (مقدار باید نزدیک به صفر میلی‌ولت باشد).
• مرحله سوم (تحلیل هارمونیکی جریان بار): با پاور آنالایزر، میزان THD جریان خروجی و طیف هارمونیک‌ها را بررسی کرده و با توان اسمی ترانس مقایسه کنید.
• مرحله چهارم (بررسی سیگنال‌های PWM گیت IGBT): با اسیلوسکوپ متقارن بودن پالس‌های اعمالی به IGBTها و صحت عملکرد مدار درایور را تحلیل کنید.
• مرحله پنجم (بازرسی سیستم تهویه و ترموستات‌ها): عملکرد فن‌ها و سنسورهای حرارتی نصب شده روی هسته ترانس (NTC/PTC) را تست نمایید.

دستورالعمل اجرایی و چک‌لیست پیشگیری از داغ شدن قطعات مغناطیسی UPS

سوالات متداول مهندسان و تعمیرکاران سیستم‌های UPS

۱. حداکثر دمای مجاز ترانسفورماتور ایزوله در یک UPS صنعتی چقدر است؟

بسته به کلاس عایقی سیم‌پیچ (Class F یا H)، دمای سیم‌پیچ در حالت نامی می‌تواند تا ۱۲۰ الی ۱۴۰ درجه سانتی‌گراد برسد، اما دمای بدنه هسته نباید از ۸۵ الی ۹۰ درجه سانتی‌گراد فراتر رود.

۲. چرا سلف خروجی فیلتر LC بیشتر از ترانس اصلی داغ می‌شود؟

زیرا سلف خروجی مستقیماً در معرض ریپل‌های جریان فرکانس بالا (High-Frequency PWM Ripple) قرار دارد و به دلیل اثر پوستی (Skin Effect) و تلفات فرکانس بالای هسته، بیشترین فشار حرارتی را تحمل می‌کند.

۳. آیا تزریق مولفه DC به ترانس با مولتی‌متر معمولی قابل تشخیص است؟

خیر، مولتی‌مترهای معمولی ممکن است ولتاژهای ریز DC را فرکانس نویز تلقی کنند. برای سنجش دقیق باید از مولتی‌متر True-RMS با مد DC دقیق یا اسیلوسکوپ همراه با پروب جریان DC استفاده شود.

جمع‌بندی و نتیجه‌گیری سئو

داغ شدن بیش از حد ترانسفورماتور و سلف‌های خروجی در UPSهای ترانس‌دار، ناشی از برهم‌کنش عوامل مغناطیسی، هارمونیک‌های بار غیرخطی و تزریق مولفه DC است. عیب‌یابی دقیق با ترموویژن، تحلیل هارمونیکی بار و کالیبراسیون مدار درایور اینورتر، کلید حفظ سلامت و افزایش طول عمر قطعات قدرت در سیستم‌های برق اضطراری است.
