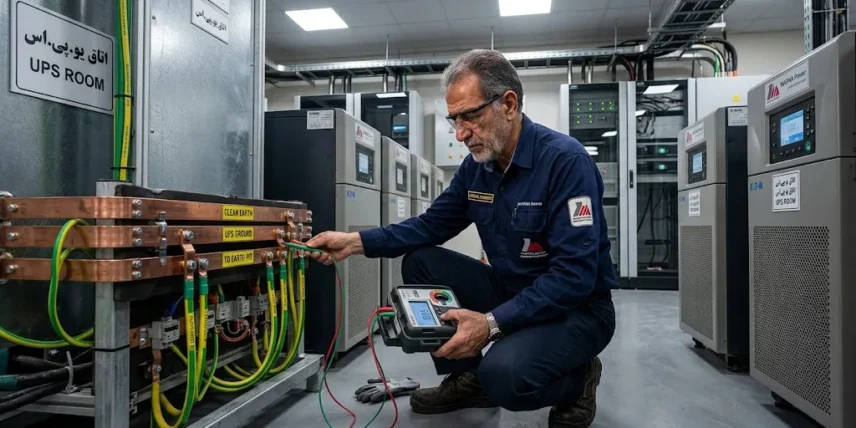

سیستم ارتینگ تجهیزات حساس متصل به UPS در یک نگاه (توضیح اجمالی)

سیستم‌های تامین توان بدون انقطاع (UPS) نقش حیاتی در برق‌رسانی به تجهیزات حساس صنعتی، دیتاسنترها، سرورهای ابری، تجهیزات پزشکی و سیستم‌های کنترل و اتوماسیون (PLC/DCS) ایفا می‌کنند.

با این حال، حتی باکیفیت‌ترین UPS آنلاین نیز بدون پیاده‌سازی یک سیستم اتصال به زمین (Earthing & Grounding) استاندارد و مهندسی‌شده، قادر به حفاظت کامل از تجهیزات در برابر نویزهای فرکانس بالا، ولتاژهای سرج (Surge)، و اختلافات پتانسیل نول-زمین نخواهد بود.

بسیاری از آسیب‌های سوزاننده در کارت‌های ورودی/خروجی PLC، سرورها و دستگاه‌های آزمایشگاهی حساس متصل به UPS، ناشی از عدم وجود **زمین تمیز (Clean Earth / Technical Earth)**، حلقه‌های زمین (Ground Loops)، یا اتصالات نادرست میان سیم نول ورودی و خروجی ترانس ایزوله است.

بر اساس استاندارد **IEEE 1100 (Emerging Power and Grounding sensitive Electronic Equipment – Emerald Book)**، سیستم زمین تجهیزات الکترونیکی باید همزمان دو وظیفه حیاتی **حفاظت ایمنی اشخاص (Safety Earth – PE)** و **کاهش تداخلات الکترومغناطیسی (Signal Reference Structure – SRS)** را ایفا نماید.

فرآیند صحیح ارتینگ تجهیزات UPS شامل: جداسازی منطقی ارت کثیف صنعتی (Dirty Earth) از ارت تمیز الکترونیکی، اجرای چاه ارت تخصصی با مقاومت کمتر از ۱ اهم، شینه‌بندی هم‌پتانسیل‌سازی (Equipotential Bonding)، استفاده از ترانسفورماتور ایزولاسیون برای ایجاد نقطه صفر محلی (Separately Derived System)، و نصب صاعقه‌گیرها و Surge Protective Devices (SPD) هماهنگ شده است.

نکته طلایی مهندسی: ولتاژ میان نول و زمین (Neutral-to-Earth Voltage) در سمت خروجی UPS برای تجهیزات حساس ابزار دقیق و سرورها باید همواره کمتر از ۱ ولت (و در سخت‌گیرانه‌ترین حالت کمتر از ۰.۵ ولت) باشد. ارتینگ نادرست می‌تواند این ولتاژ را به بیش از ۵ ولت برساند که منجر به خطاهای مکرر دیتا، هنگ کردن پردازنده‌ها و سوختن پورتهای ارتباطی RS485 و Ethernet می‌گردد.

تحلیل عمیق توپولوژی‌های ارتینگ، ترانس ایزوله و نویزگیری در خروجی UPS (توضیح عمیق)

۱. تفاوت‌های بنیادین سیستم ارت ایمنی (PE) و ارت تمیز (Clean Earth)

در شبکه‌های برق صنعتی، سیستم ارتینگ به دو بخش اصلی تقسیم می‌شود:

• ارت کثیف یا ایمنی (Power Earth / Safety Ground): جهت تخلیه جریان‌های خطای فرکانس قدرت ($50 Hz$)، هدایت جریان‌های اتصال کوتاه بدنه به زمین و عملکرد صحیح رله‌های حفاظتی (RCD / MCB) استفاده می‌شود. بدنه فلزی تابلوهای برق، موتورها و اسکلت فلزی ساختمان به این سیستم متصل می‌شوند.
• ارت تمیز یا الکترونیکی (Clean / Technical / Signal Ground): مرجع ولتاژ صفر برای مدارهای الکترونیکی فرکانس بالا، شیلد کابل‌های سیگنال، و خروجی بار حساس UPS است. این سیستم باید فاقد نویزهای حاصل از سوییچینگ درایوهای VFD، قوس‌های الکتریکی و نوسانات بار صنعتی باشد.

۲. نقشه اتصال نول و زمین در سیستم‌های متصل به UPS (سیستم SDS)

بر اساس استاندارد **NEC Article 250** و **IEC 60364-4-41**، زمانی که در خروجی UPS از ترانسفورماتور ایزولاسیون (Isolation Transformer) با آرایش ستاره (Y) استفاده می‌شود، یک «سیستم مستقل مشتق‌شده» (Separately Derived System – SDS) ایجاد می‌گردد. در این آرایش:

• نقطه خنثی (Neutral) مرکز ستاره در ثانویه ترانس ایزوله باید مستقیماً در محل ترانس به شینه هم‌پتانسیل‌سازی اصلی زمین (Main Earthing Busbar – MEB) متصل و زمین شود (System Bonding Jumper).
• این اتصال دقیقاً باعث تثبیت پتانسیل نول خروجی نسبت به زمین شده و ولتاژ نول-زمین را در بار حساس به نزدیک صفر ولت تقلیل می‌دهد.
• از اتصال مجدد سیم نول به زمین در طول مسیر توزیع خروجی UPS باید اکیداً خودداری شود؛ زیرا این کار باعث ایجاد حلقه زمین (Ground Loop) و عبور جریان‌های نویزی از سیم زمین حفاظتی خواهد شد.

۳. شبکه هم‌پتانسیل‌سازی ساختار مرجع سیگنال (Signal Reference Grid – SRG)

در دیتاسنترها و اتاق‌های کنترل حساس، شبکه مسطحی از هادی‌های مسی شبکه شده با فواصل ۶۰ سانتی‌متری زیر کف کاذب ایجاد می‌شود که **SRG** نام دارد. تمامی رک‌های سرور، بدنه UPS و تجهیزات حساس از کوتاه‌ترین مسیر ممکن به این شبکه متصل می‌شوند. این ساختار امپدانس بسیار پایینی در فرآیندهای فرکانس بالا (High Frequency Noise) ایجاد کرده و از آسیب به تجهیزات متصل به شبکه Ethernet در برابر تخلیه الکترواستاتیک (ESD) جلوگیری می‌کند.

۴. محاسبات امپدانس زمین در فرکانس‌های بالا

مقاومت الکتریکی چاه ارت در فرکانس ۵۰ هرتز توسط فرمول استاندارد **Loran / Dwight** محاسبه می‌شود:

$R = \frac{\rho}{2\pi L} \left[ \ln\left(\frac{4L}{r}\right) – 1 \right]$

(که در آن $\rho$ مقاومت مخصوص خاک بر حسب $\Omega \cdot m$، $L$ طول میله/الکترود ارت بر حسب متر، و $r$ شعاع الکترود است)

اما در فرکانس‌های بالای نویز یا سرج صاعقه، خودالقایی (Inductance) کابل‌های رابط ارت بسیار مهم‌تر از مقاومت امیک چاه است. امپدانس کل هادی ارت از فرمول زیر پیروی می‌کند:

$Z_{earth} = \sqrt{R^2 + (\omega L_{wire})^2}$

(به همین دلیل سیم‌های ارت تمیز باید تا حد امکان کوتاه، مستقیم و فاقد خمیدگی‌های با زاویه ۹۰ درجه باشند)

جدول مقایسه جامع سیستم‌های ارتینگ TN-S، TT و IT در تغذیه بارهای حساس متصل به UPS

ارزیابی ویژگی‌ها، ایمنی و مناسب‌بودن سیستم‌های مختلف زمین‌دهی طبق استاندارد IEC 60364:

گراف تحلیلی: مراحل ۵ گانه طراحی و اجرای سیستم ارتینگ اختصاصی برای UPS و تجهیزات حساس

الگوریتم اجرایی مهندسان برق جهت اجرای سیستم زمین بدون نویز و استاندارد:

• گام ۱ (تست مقاومت مخصوص خاک و حفر چاه ارت تخصصی): اندازه‌گیری $\rho$ خاک به روش ۴ نقطه‌ای ونر و احداث چاه ارت با بنتونیت یا مواد کاهنده مقاومت (LGM) جهت دستیابی به مقاومت زیر ۱ اهم.
• گام ۲ (نصب شینه اصلی زمین MEB و ترانس ایزولاسیون خروجی): جانمایی ترانس ایزوله در خروجی UPS و اتصال مرکز ستاره ثانویه به شینه اصلی زمین جهت ایجاد نول پاک.
• گام ۳ (کابل‌کشی مجزای PE و Clean Earth): اجرای درختچه کابل‌کشی به صورت ستاره‌ای (Single-Point Grounding) و جلوگیری از هرگونه اتصال موازی بین نول و زمین در تابلوها.
• گام ۴ (پیاده‌سازی شبکه هم‌پتانسیل‌سازی SRG زیر کف کاذب): اتصال تمامی رک‌ها، بدنه تابلوهای توزیع UPS و شیلد کابل‌های ارتباطی به شبکه مش مس زیر کف کاذب.
• گام ۵ (تست‌های تحویل‌گیری و اندازه‌گیری ولتاژ N-E): سنجش ولتاژ نول به زمین تحت بار کامل UPS، تست تزریق جریان و کالیبراسیون تجهیزات برقگیر SPD کلاس II و III.

نکات تجربی کارگاهی، خطا‌های رایج ارتینگ و مرجع تامین تجهیزات برق صنعتی

سوالات متداول کاربران درباره ارتینگ تجهیزات حساس و خروجی UPS

۱. چرا ولتاژ نول به زمین در خروجی UPS بالا می‌رود و چگونه می‌توان آن را به زیر ۱ ولت رساند؟

علت اصلی بالا بودن ولتاژ نول-زمین، عدم تعادل بار در فازها، طولانی بودن کابل‌کشی نول، یا امپدانس بالای چاه ارت است. قطعی‌ترین راهکار برای کاهش این ولتاژ به زیر ۱ ولت، استفاده از **ترانسفورماتور ایزولاسیون در خروجی UPS** و اتصال مستقیم ثانویه ترانس به شینه ارت اصلی (تولید نول جدید پاک) است.

۲. آیا می‌توان سیم زمین ورودی و خروجی UPS را به یک شینه متصل کرد؟

در صورتی که UPS فاقد ترانس ایزوله داخلی باشد، بدنه فلزی ورودی و خروجی به یک سیستم ارت حفاظتی (PE) متصل می‌شوند؛ اما هادی‌های ارت تمیز تجهیزات حساس باید تا شینه اصلی هم‌پتانسیل‌سازی به صورت مجزا کابل‌کشی شوند تا نویز ورودی شبکه به خروجی منتقل نگردد.

۳. حداقل مقاومت چاه ارت مناسب برای تجهیزات حساس دیتاسنتر و اتاق کنترل چقدر است؟

بر اساس استانداردهای IEEE 1100 و BICSI، مقاومت چاه ارت برای تجهیزات الکترونیکی حساس و دیتاسنترها باید **کمتر از ۱ اهم** باشد. برای مصارف عمومی صنعتی کمتر از ۵ اهم قابل قبول است.

نتیجه‌گیری و جمع‌بندی مهندسی ادبینو

طراحی و پیاده‌سازی سیستم ارتینگ برای تجهیزات حساس متصل به UPS، فراتر از یک چاه ارت ساده بوده و نیازمند دیدگاه جامع مهندسی کیفیت توان است.

اجرای صحیح هم‌پتانسیل‌سازی، استفاده از ترانسفورماتور ایزولاسیون، تفکیک ارت کثیف و تمیز و رعایت استانداردهای IEEE 1100، حداکثر پایداری، ایمنی اشخاص و طول عمر تجهیزات الکترونیکی گران‌قیمت شما را تضمین خواهد کرد.
