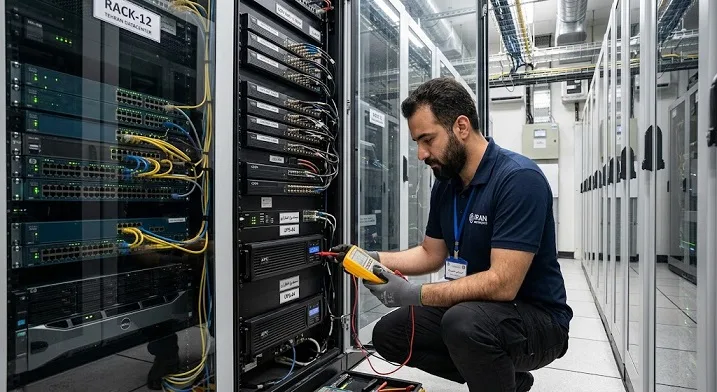

چرا محاسبه نادرست توان UPS سرور و سیستم نظارت تصویری خطرساز است؟ (توضیح اجمالی)

محاسبه **توان مصرفی تجهیزات سرور و سیستم‌های دوربین مداربسته (CCTV)** پایه‌ای‌ترین گام در طراحی زیرساخت برق اضطراری است. کوچک‌ترین اشتباه در تخمین میزان مصرف واقعی، موجب اورلود (Overload) ناگهانی UPS، خاموشی غیرمنتظره رک‌های شبکه و از دست رفتن اطلاعات یا قطع تصاویر نظارتی در لحظات بحرانی می‌شود.

تجهیزات دیجیتال مانند سرورهای رک‌مونت، سوئیچ‌های PoE، دستگاه‌های NVR/DVR و دوربین‌های بالت و اسپیددام دارای توان نامی (Power Rating)، ضریب توان (Power Factor) و جریان راه‌اندازی متفاوتی هستند. برای انتخاب یک دستگاه UPS مناسب (معمولاً آنلاین یا لاین‌اینتراکتیو)، باید فرمول دقیق تبدیل وات (W) به ولت‌آمپر (VA) و سنجش ظرفیت باتری بر اساس زمان برق‌دهی (Backup Time) مورد نیاز به درستی پیاده‌سازی شود.

تحلیل مهندسی فرمول‌های محاسبه توان، ضریب توان (PF) و تعیین ظرفیت باتری (توضیح عمیق)

برای محاسبه دقیق توان مصرفی تجهیزات اتاق سرور و دوربین مداربسته، مراحل زیر بر اساس استانداردهای TIA-942 و IEEE اجرا می‌شود:

۱. فرمول اصلی تبدیل توان واقعی (Watt) به توان ظاهری (VA):

بیشتر سرورهای مدرن دارای پاورهای مجهز به PFC (اصلاح ضریب توان) با $PF \approx 0.9$ تا $0.98$ هستند، در حالی که آداپتورهای دوربین مداربسته ضریب تظاهری حول $0.7$ تا $0.8$ دارند.

$$S_{(VA)} = \frac{\sum P_{(Watts)}}{Power Factor (PF)} \times 1.25$$

ضریب ۱.۲۵ ضریب اطمینان (Margin of Safety) برای توسعه‌های آتی و جلوگیری از کارکرد UPS در لبه ۱۰۰٪ بار است.

۲. محاسبه مصرف توان سیستم‌های دوربین مداربسته (PoE):

در پروژه‌های نظارت تصویری، توان مصرفی نباید فقط بر اساس آداپتور NVR محاسبه شود. باید میزان توان مصرفی تمام دوربین‌ها (خصوصاً توان مصرفی LEDهای دید در شب IR و گرم‌کن‌های دوربین‌های Outdoor) به همراه توان سوئیچ‌های PoE جمع زده شود:

• دوربین‌های ثابت IP دید در شب: ۵ تا ۱۲ وات per camera
• دوربین‌های چرخشی (PTZ Speed Dome): ۱۵ تا ۴۵ وات (به دلیل موتور و پروژکتورهای قوی)
• تلفات سوئیچ PoE: اضافه کردن ۱۵٪ تلفات توان در کابل‌های شبکه (Drop Voltage)

۳. فرمول محاسبه آمپرساعت باتری (Ah) برای زمان پشتیبانی (Backup Time):

برای تعیین میزان آمپرساعت باتری‌های لازم جهت تامین برق اضطراری، از فرمول زیر استفاده می‌شود:

$$Ah = \frac{P_{(Watts)} \times T_{(Hours)}}{V_{(DC Baseline)} \times \eta_{(Inverter Efficiency)}}$$

در این فرمول $V_{DC}$ ولتاژ مستقیم استرینگ باتری‌ها (مثلاً ۳۶ یا ۴۸ ولت) و $\eta$ بازده اینورتر (معمولاً ۰.۸۵ تا ۰.۹۲) است.

جدول تخمین توان مصرفی تجهیزات رایج سرور و دوربین مداربسته

جدول راهنمای توان واقعی و توان ظاهری تجهیزات شبکه جهت محاسبات سریع UPS:

گراف تحلیلی: درخت تصمیم‌گیری انتخاب UPS بر اساس نوع بار IT و CCTV

مسیر الگوریتمی زیر را برای انتخاب نوع UPS مناسب دنبال کنید:

• مسیر سرورها و داتاسنتر: بار حساس به قطع برق لحظه‌ای ➔ **انتخاب قطعی UPS آنلاین (Double Conversion)** ➔ حذف نویز و نوسان، زمان برق‌دهی بالاتر از ۳۰ دقیقه.
• مسیر سیستم‌های دوربین مداربسته کوچک (تحت شبکه): قطع برق تا ۴ میلی‌ثانیه مشکلی در رکورد ایجاد نمی‌کند ➔ **انتخاب UPS لاین‌اینتراکتیو با موج سینوسی خالص (Pure Sine)**.
• مسیر دوربین‌های دید در شب صنعتی سنگین: محاسبه اضافه توان IR در شب ➔ افزایش ۳۰ درصدی آمپرساعت باتری‌ها در فرمول نهایی.

دستورالعمل ۵ گامه اجرای محاسبات و انتخاب UPS برای رک شبکه و CCTV

سوالات متداول درباره محاسبه توان UPS سرور و دوربین مداربسته

۱. آیا توان درج شده روی پاور سرور (مثلاً 750W) همان توان مصرفی واقعی است؟

خیر، عدد 750W حداکثر توان خروجی منبع تغذیه سرور است. سرورها در حالت عادی معمولاً بین ۳۰ تا ۶۰ درصد توان نامی خود را مصرف می‌کنند. برای دقت بیشتر باید از توان واقعی کارکرد استفاده کرد.

۲. چرا مصرف سیستم دوربین مداربسته در شب بیشتر از روز است؟

در هنگام تاریکی، پروژکتورهای مادون قرمز (IR LED) دوربین‌ها روشن شده و فن یا گرم‌کن‌های داخلی فعال می‌شوند که مصرف توان هر دوربین را تا ۲ برابر افزایش می‌دهد.

۳. تفاوت اصلی UPS شبه‌سینوسی و سینوسی خالص برای سرور چیست؟

پاور سرورهای جدید مجهز به APFC به هیچ عنوان با UPS شبه‌سینوسی (Square/Modified) کار نمی‌کنند و دچار خاموشی یا آسیب خازنی می‌شوند؛ بنابراین حتماً باید از UPS سینوسی خالص یا آنلاین استفاده شود.

نتیجه‌گیری و خدمات مشاوره تخصصی در اَدبینو

محاسبه مهندسی و دقیق توان مصرفی تجهیزات IT و نظارت تصویری، تضمین‌کننده پایداری شبکه و امنیت داده‌ها در شرایط بحرانی قطعی برق است. استفاده از ضریب توان صحیح و در نظر گرفتن توان پنهان سوئیچ‌های PoE و دوربین‌ها، از بروز اورلود پیشگیری می‌کند.
