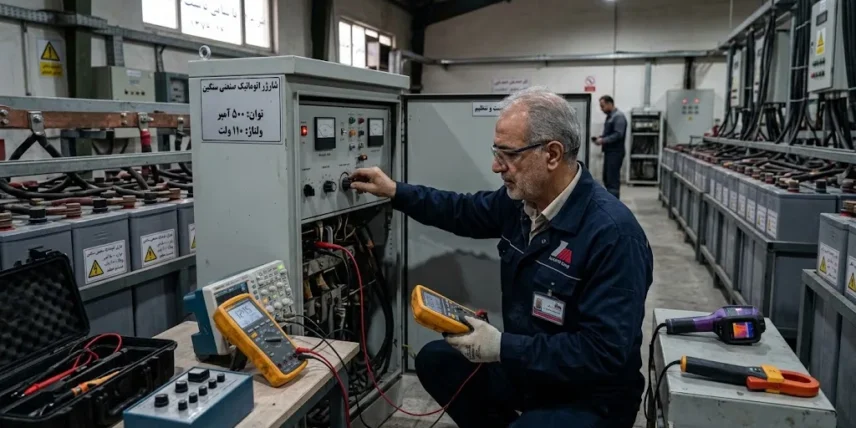

شارژر باتری صنعتی اتوماتیک چیست و چرا انتخاب درست ولتاژ و جریان حیاتی است؟ (توضیح اجمالی)

در صنایع سنگین، پست‌های فشار قوی، دیتاسنترها، سیستم‌های یوپی‌اس (UPS)، لیفتراک‌های برقی و اتاق‌های باتری نیروگاهی، **شارژر باتری صنعتی اتوماتیک (Industrial Automatic Battery Charger/Rectifier)** شریان حیاتی شبکه برق پشتیبان است.

برخلاف شارژرهای معمولی خانگی، شارژرهای صنعتی وظیفه تغذیه مداوم بارهای DC حساس و همچنین شارژ و نگهداری استاندارد بانک‌های باتری سرب-اسیدی (VRLA/GEL/Flooded)، نیکل-کادمیوم (Ni-Cd) یا لیتیومی را بر عهده دارند.

انتخاب نادرست ظرفیت شارژر (به‌ویژه عدم تطابق جریان و ولتاژ شارژ) می‌تواند عواقب جبران‌ناپذیری همچون **سولفاته شدن صفحات باتری، تبخیر الکترولیت، فرار حرارتی (Thermal Runaway)، کاهش شدید طول عمر باتری‌ها و در نهایت قطعی ناگهانی برق DC در زمان حوادث شبکه** را به همراه داشته باشد.

یک شارژر هوشمند و اتوماتیک صنعتی با بهره‌گیری از **منحنی‌های شارژ چند مرحله‌ای (مانند IUoU)**، ولتاژ و جریان را دقیقاً مطابق با منحنی شیمیایی باتری و دمای محیط تنظیم می‌کند.

نکته طلایی مهندسی: به عنوان یک قاعده استاندارد صنعتی (IEC 60896/62485)، جریان شارژ اولیه برای باتری‌های سرب-اسیدی استاندارد باید بین ۱۰٪ تا ۱۵٪ ظرفیت نامی (0.1C تا 0.15C) و برای باتری‌های نیکل-کادمیوم بین ۲۰٪ تا ۳۰٪ ظرفیت نامی (0.2C تا 0.3C) تنظیم شود. هرگونه انحراف از این محدوده باعث خرابی زودرس بانک باتری خواهد شد!

تحلیل عمیق و تخصصی معیارهای فنی خرید شارژر صنعتی: محاسبات، توپولوژی و منحنی شارژ (توضیح عمیق)

۱. فرمول محاسباتی دقیق جریان شارژر صنعتی ($I_{charger}$)

در پروژه‌های صنعتی، شارژر باتری (ریکتیفایر) همزمان دو وظیفه را انجام می‌دهد: **تغذیه مصرف‌کننده‌های دائمی DC (Load Current)** و **شارژ مجدد بانک باتری در زمان مشخص (Recharge Current)**. بنابراین جریان خروجی شارژر طبق فرمول زیر محاسبه می‌شود:

$I_{charger} = I_{load} + \left( \frac{C_{battery} \times k}{T_{recharge}} \right)$

• $I_{load}$: جریان مصرفی دائم بارهای DC متصل به سیستم (بر حسب آمپر).
• $C_{battery}$: ظرفیت نامی بانک باتری بر حسب آمپرساعت (Ah).
• $k$: ضریب تلفات شارژ و راندمان باتری (معمولاً ۱.۱۵ برای سرب-اسید و ۱.۳ برای نیکل-کادمیوم).
• $T_{recharge}$: زمان مورد نیاز برای شارژ کامل (مثلاً ۱۰ تا ۱۲ ساعت طبق استاندارد پست‌های برق).

۲. بررسی مراحل منحنی شارژ اتوماتیک IUoU (Boost / Float / Equalize)

شارژرهای پیشرفته اتوماتیک برای جلوگیری از آسیب به باتری از تکنولوژی هوشمند ۳ یا ۴ مرحله‌ای استفاده می‌کنند:

• مرحله اول – جریان ثابت (Bulk / Constant Current – I): شارژر با حداکثر جریان مجاز ($0.1C$) باتری را تا رسیدن به حدود ۸۰٪ ظرفیت شارژ می‌کند. ولتاژ سلول‌ها در این مرحله به تدریج افزایش می‌یابد.
• مرحله دوم – ولتاژ ثابت یا تسریع (Absorption / Boost Voltage – Uo): ولتاژ روی سطح بالا (مثلاً ۲.۴ ولت به ازای هر سلول سرب-اسیدی) ثابت نگه داشته می‌شود و جریان به مرور کاهش می‌یابد تا باتری به ۱۰۰٪ برسد.
• مرحله سوم – شارژ شناور (Float Charge – U): ولتاژ به سطح نگهداری (مثلاً ۲.۲۵ ولت به ازای هر سلول) کاهش می‌یابد. در این حالت شارژر جبران‌کننده خودتخلیه (Self-discharge) باتری بوده و جریان بسیار ناچیزی تزریق می‌کند.
• مرحله چهارم – شارژ متعادل‌کننده (Equalization Charge): به‌صورت دوره‌ای (مثلاً هر ۶ ماه یک‌بار)، ولتاژ کمی افزایش می‌یابد تا اختلاف ولتاژ سلول‌های سری برطرف شده و از سولفاته شدن جلوگیری شود.

۳. مقایسه تکنولوژی شارژرهای ریکتیفایری (Thyristor/SCR) و سوئیچینگ (High Frequency)

شارژرهای صنعتی عمدتاً در دو تکنولوژی اصلی تولید می‌شوند:

• شارژرهای تریستوری (Thyristor / SCR Control): دارای ترانسفورماتور ایزوله ورودی فرکانس پایین (۵۰ هرتز)، فوق‌العاده جان‌سخت، مقاوم در برابر نوسانات شدید، مناسب برای محیط‌های سخت صنعتی، نفت و گاز و پست‌های برق. وزن و ابعاد آن‌ها بزرگتر است.
• شارژرهای سوئیچینگ فرکانس بالا (HF Switching Rectifier): دارای ابعاد کوچک، وزن سبک، ضریب توان بالا ($PF > 0.98$)، ریپل ولتاژ بسیار پایین ($< 0.5\%$) و راندمان بالا. مناسب برای دیتاسنترها، مخابرات و فضاهای محدود.

۴. سیستم جبران‌ساز دمایی (Temperature Compensation)

ولتاژ شارژ مناسب باتری نسبت معکوس با دما دارد. با افزایش دمای محیط، ولتاژ شارژ باید کاهش یابد تا از داغ شدن و گازدهی باتری جلوگیری شود. شارژرهای صنعتی اتوماتیک باید مجهز به سنسور دمای خارجی (NTC/PTC) متصل به بانک باتری باشند تا ولتاژ Float را با شیب تقریب ۵ میلی‌ولت بر درجه سانتی‌گراد به ازای هر سلول اصلاح کنند.

جدول مقایسه جامع انواع شارژرهای صنعتی و پارامترهای کارکرد

جدول عیب‌یابی و مقایسه مشخصات فنی جهت انتخاب دقیق شارژر اتوماتیک صنعتی بر اساس نیاز پروژه:

گراف تحلیلی: الگوریتم ۵ گامه انتخاب و راه‌اندازی شارژر باتری صنعتی

برای اطمینان از خرید شارژری کاملاً منطبق با نیازهای عملیاتی، این گام‌ها را به ترتیب زیر دنبال کنید:

• گام ۱ (شناسایی دقیق نوع و شیمی باتری): تعیین ولتاژ اسمی بانک باتری (۲۴V، ۴۸V، ۱۱۰V یا ۲۲۰V DC) و نوع شیمیایی (VRLA AGM/GEL، Ni-Cd یا Lithium-Ion).
• گام ۲ (محاسبه مجموع جریان بار DC و جریان شارژ): محاسبه جریان مصرف‌کننده‌ها و اضافه کردن ۱۰٪ تا ۲۰٪ ظرفیت باتری بر اساس فرمول بازشارژ.
• گام ۳ (انتخاب توپولوژی و سطح ایزولاسیون): انتخاب شارژر تریستوری (برای شرایط محیطی سخت و ایزولاسیون ترانسی) یا سوئیچینگ (برای ضریب توان بالا و ابعاد کوچک).
• گام ۴ (ارزیابی حفاظت‌ها و کارت‌های کنترلی): اطمینان از وجود حفاظت‌های Overvoltage، Overcurrent، Reverse Polarity، Overtemperature و کارت شبکه Modbus/SNMP برای مانیتورینگ.
• گام ۵ (تنظیم دقیق ولتاژهای Float و Boost و تست سنسور دما): کالیبراسیون ولتاژهای خروجی روی ترمینال شارژر مطابق با داتاشیت سازنده باتری و نصب سنسور دما روی منفی ترین سلول.

نکات تجربی کارگاهی و مرجع تهیه انواع شارژرهای صنعتی و ابزار تست

سوالات متداول کاربران درباره خرید و تنظیم شارژر باتری صنعتی

۱. جریان شارژ مناسب برای یک بانک باتری ۱۰۰ آمپرساعت سرب-اسیدی چقدر است؟

طبق استاندارد، جریان شارژ مناسب ۱۰٪ تا ۱۵٪ ظرفیت نامی است. بنابراین برای باتری ۱۰۰Ah، جریان شارژ اولیه باید بین ۱۰ تا ۱۵ آمپر تنظیم شود.

۲. فرق شارژر اتوماتیک هوشمند با شارژرهای دستی (Manual) چیست؟

شارژر اتوماتیک پس از کامل شدن شارژ، جریان را به سطح میلی‌آمپر افت داده و ولتاژ را روی حالت Float می‌برد تا از داغ شدن باتری جلوگیری کند. اما شارژر دستی جریان ثابت تزریق کرده و در صورت فراموشی، باعث آسیب شدید به باتری می‌شود.

۳. ولتاژ Float و Equalize برای باتری‌های ۱۲ ولت VRLA صنعتی چقدر است؟

به طور معمول، ولتاژ Float برای هر سلول ۲.۲۳ تا ۲.۲۷ ولت (حدود ۱۳.۵ تا ۱۳.۸ ولت برای بلوک ۱۲ ولتی) و ولتاژ Equalize/Boost حدود ۲.۳۵ تا ۲.۴ ولت به ازای هر سلول (حدود ۱۴.۱ تا ۱۴.۴ ولت برای بلوک ۱۲ ولتی) تنظیم می‌شود.

نتیجه‌گیری و جمع‌بندی مهندسی ادبینو

خرید شارژر باتری صنعتی اتوماتیک فرآیندی فراتر از انتخاب یک منبع تغذیه ساده است. تطابق دقیق جریان شارژ با ظرفیت بانک باتری، محاسبات جریان بار DC، پشتیبانی از منحنی شارژ چند مرحله‌ای IUoU و وجود سیستم جبران‌ساز دمایی، اصلی‌ترین تضمین‌کننده‌های کارکرد بی‌نقص سیستم‌های برق اضطراری و افزایش طول عمر باتری‌های گران‌قیمت صنعتی هستند.
